Mitä eroa maapalloventtiilin ja porttiventtiilin välillä on?

2025-07-14

Keskeisinä laitteina median virtauksen hallitsemiseksi putkilinjajärjestelmässä,maapalloventtiilitjaporttiventtiilitovat molemmat rajaventtiilit, mutta ne eroavat merkittävästi rakennesuunnittelusta, työominaisuuksista ja sovellettavista skenaarioista. Väärä valinta voi vaikuttaa järjestelmän tehokkuuteen ja aiheuttaa jopa turvallisuusriskejä.

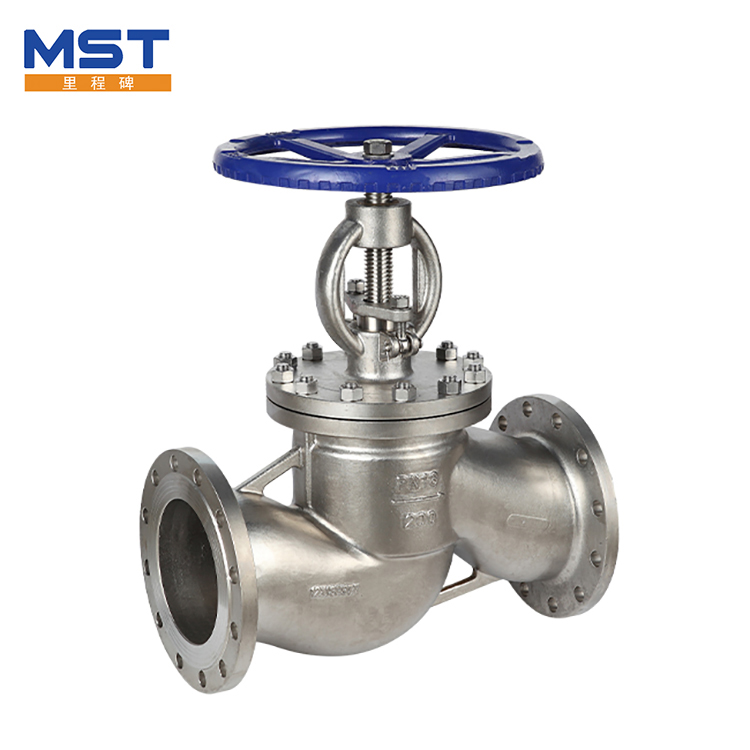

Globe Valve

Olennainen rakenteellisen suunnittelun ero määrittää funktionaaliset ominaisuudet. Maapallon venttiili omaksuu "venttiililevyn pystysuuntainen sieppaus" -rakenteen. Venttiilin rungossa on kohtisuorassa venttiilin istuin. Venttiililevy liikkuu ylös ja alas ruuvitangon läpi tiivistyksen saavuttamiseksi. Nesteen on tehtävä 90 asteen käännös virtaamaan venttiilin rungon läpi. Virtausvastuskerroin (noin 3-5) on paljon korkeampi kuin porttiventtiili. Porttiventtiili luottaa "portin rinnakkain sieppaamiseen". Portti liikkuu pystysuoraan venttiilin istuimen keskilinjaa pitkin. Kun portti on täysin avattu, se on täysin erotettu virtauskanavasta. Virtausvastuskerroin on vain 0,1-0,5, joka on lähellä lyhyen putken virtauskykyä.


Virtaushallinta- ja tiivistymistehokkuus on kumpikin oma painotus. Maapallon venttiilin venttiililevy ja venttiilin istuin ovat kasvojen kosketustiivisteitä, ja tiivistys on luotettavampi suljettuna. Se soveltuu erityisesti pienen paineen pienen halkaisijan putkistoihin (DN15-DN100), ja virtaus voidaan säätää tarkasti venttiililevyn aukko. Sitä käytetään usein toisinaan, jotka vaativat kuristumista (kuten lämmitysjärjestelmiä). Sen tiivistyspinta on kuitenkin helposti vaurioitunut nopean nesteen eroosiolla, ja sen käyttöikä on yleensä 10 000-20 000 kertaa avautumista ja sulkemista. Porttiventtiilin portti on linjassa kosketuksessa venttiilin istuimen kanssa. Ei ole kuristusmenetelmää, kun se on täysin auki. Se soveltuu suurten halkaisijan putkistoihin (DN100-DN1000), mutta se on kohdistettava tarkasti suljettuna, muuten sitä on helppo vuotaa, eikä virtauksen säätöä voida saavuttaa. Sitä käytetään enimmäkseen täysin avoimissa ja täysin suljetuissa olosuhteissa (kuten vesijohtoveden verkkovirta).


Ero sovellettavissa työolosuhteissa on ilmeinen. Maapallon venttiili soveltuu puhdasta väliaineen, kuten puhdasta vettä ja öljyä, välittämiseen. Työpaine on yleensä enintään 16MPa ja lämpötila -alue on -29 ℃ -425 ℃. Kiinnitä huomiota virtaussuuntaiseen (matala sisääntulo ja korkea poisto) asennuksen aikana, muuten tiivistystehokkuus pienenee. Porttiventtiiliä voidaan käyttää väliaineiden kuljettamiseen, jotka sisältävät pienen määrän hiukkasia (kuten jätevesiä). Painetaso on jopa 42MPA, leveämpi lämpötilan sopeutumisalue (-196 ℃-540 ℃) ja asennusrajoituksia ei ole, mutta se ei ole sopiva usein avautumis- ja sulkemiskenarioihin, ja tover-toiminnot voivat helposti aiheuttaa portin juuttua.


Ylläpitokustannukset ja käyttöikää on pidettävä kattavasti. Maapallon venttiilin venttiililevy ja ruuvitangon liitäntärakenne ovat yksinkertaisia, ja vain tiivistys tiiviste on vaihdettava kunnossapidon aikana. Yksittäiset ylläpitokustannukset ovat noin 50% porttiventtiilistä. Porttiventtiilillä on monimutkainen ohjausrakenne portin ja venttiilin varren välillä. Jos se juuttuu, se on purettava kokonaisuutena, ja ylläpitoaika on 2-3-kertainen maapallon venttiilin. Täysin avoimessa tilassa porttiventtiilin virtausvastus on kuitenkin pieni, mikä voi vähentää putkilinjan energiankulutusta ja on taloudellisempaa pitkäaikaisessa käytössä.


Kun valitaan, perusperiaate "A: n valitseminenmaapalloventtiilipienelle halkaisijalle ja aporttiventtiilisuurelle halkaisijalle; Maapallon venttiilin valitseminen virtauksen säätöön valitsemalla porttiventtiili täydelliseen avaamiseen ja sulkemiseen; Maapallon venttiilin valitseminen puhtaille väliaineille ja porttiventtiili hiukkasia sisältäville väliaineille "tulisi noudattaa. Vain yhdistämällä järjestelmäpaine, keskisuuret ominaisuudet ja käyttötaajuus voidaanko venttiilin optimaalinen suorituskyky tuoda peliin ja putkistojärjestelmän turvallinen ja tehokas toiminta varmistetaan.
