Miksi takaiskuventtiilejä pidetään tärkeimpänä automaattisena komponenttina teollisuuden nesteenohjausjärjestelmissä?

Teollisissa nesteiden ohjausjärjestelmissä,takaiskuventtiilitovat tärkeitä automaattisia komponentteja, jotka on suunniteltu estämään väliaineen tahaton takaisinvirtaus, suojaamaan laitteita, kuten pumppuja ja moottoreita, ja varmistamaan teollisuusprosessien vakauden. Ammattimaisena valmistajana, jolla on kehittyneet tuotantoominaisuudet ja maailmanlaajuinen vientikokemus,Tianjin Milestone Valve Companykeskittyy korkean suorituskyvyn takaiskuventtiilien ja muiden teollisuusventtiilien tarjoamiseen erilaisiin teollisuuden tarpeisiin. Joten ymmärrätkö takaiskuventtiilit?

Mikä on takaiskuventtiili?

A takaiskuventtiilion automaattiventtiili, jonka sulkuosa (pyöreä venttiililevy) toimii oman painonsa ja nestepaineen alaisena. Sen ensisijainen tehtävä on estää väliaineen takaisinvirtaus, mikä tekee siitä välttämättömän komponentin nesteenkuljetusjärjestelmissä eri teollisuudenaloilla. Toisin kuin manuaaliset tai puoliautomaattiset venttiilit, takaiskuventtiilit eivät vaadi ulkoista virtalähdettä – niiden toimintaa ohjaa kokonaan itse väliaineen dynaaminen paine, mikä varmistaa reaaliaikaisen ja luotettavan takaisinvirtauksen eston.

Takaiskuventtiilien ydintoiminnot

Väliaineen takaisinvirtauksen estäminen: Tämä on perustoiminto. Putkijärjestelmissä takaiskuventtiilit estävät väliaineen takaisinvirtauksen, kun järjestelmän paine laskee, mikä estää tuotannon keskeytyksiä.

Pumppujen ja käyttömoottoreiden suojaaminen: Takaisinvirtaus voi saada pumput kääntymään, mikä voi vaurioittaa sisäisiä osia ja ylikuormittaa käyttömoottoria, mikä johtaa kalliisiin seisokkeihin. Takaiskuventtiilit sulkeutuvat välittömästi takaisinvirtauksen jälkeen, mikä eliminoi tämän riskin.

Väliaineen turvallinen tyhjennys säiliöistä: Varastointisäiliöissä tai paineastioissa takaiskuventtiilit ohjaavat väliaineen yksisuuntaista virtausta varmistaen turvallisen tyhjennyksen ja estämällä sifonin takaisinvirtauksen tai saastumisen.

Turvallinen eristys: Takaiskuventtiilejä käytetään yhdessä luistiventtiilien kanssa kaksoissuojajärjestelmän muodostamiseksi. Esimerkiksi korkeapaineputkissa takaiskuventtiilit estävät takaisinvirtauksen, kun taas sulkuventtiilit mahdollistavat manuaalisen eristyksen huoltoa varten, mikä parantaa järjestelmän yleistä turvallisuutta.

Takaiskuventtiilityypit: Nosto- ja kääntöventtiilit

Venttiililevyn liikkeen perusteella takaiskuventtiilit jaetaan pääasiassa noston takaiskuventtiileihin ja kääntötakaventtiileihin. Jokaisella tyypillä on ainutlaatuiset rakenteelliset ominaisuudet ja käyttöskenaariot, jotka sopivat erilaisiin teollisuuden tarpeisiin.

Nosta takaiskuventtiili

Noston takaiskuventtiilin rakenne on samanlainen kuin luistiventtiilin, mutta siitä puuttuu venttiilin varsi, joka käyttää venttiililevyä. Venttiililevy liikkuu pystysuunnassa (ylös ja alas) pitkin venttiilin istukkaa ohjatakseen virtausta.

Toimintaperiaate

Avausprosessi: Kun väliaine virtaa tulopäästä (alapuoli) ulostulopäähän (yläpuoli), tulopaine työntää venttiililevyä ylöspäin, ylittäen venttiililevyn oman painon ja virtauskitkan yhteisvastuksen. Tämä nostaa venttiililevyn pois venttiilin istukasta, jolloin väliaine pääsee kulkemaan tasaisesti.

Sulkemisprosessi: Jos väliaine yrittää virrata taaksepäin, vastapaine painaa venttiililevyä alaspäin. Sitten oman painonsa ja vastapaineen alaisena venttiililevy painaa tiukasti venttiilin istukkaa vasten tiivistäen putkilinjan ja estäen takaisinvirtauksen.

Tärkeimmät edut

Nopea sulkeutumisvaste, ihanteellinen järjestelmiin, joissa paine muuttuu usein.

Suuri tiivistystarkkuus suljettuna, sopii väliaineille, joilla on alhainen vuotovaatimus.

Tyypilliset sovellukset

Vesihuolto- ja viemärijärjestelmät.

Kattiloiden syöttövesiputket ja höyryjärjestelmät voimalaitoksissa.

Kevyen teollisuuden alat, jotka vaativat väliaineen erittäin korkeaa puhtautta.

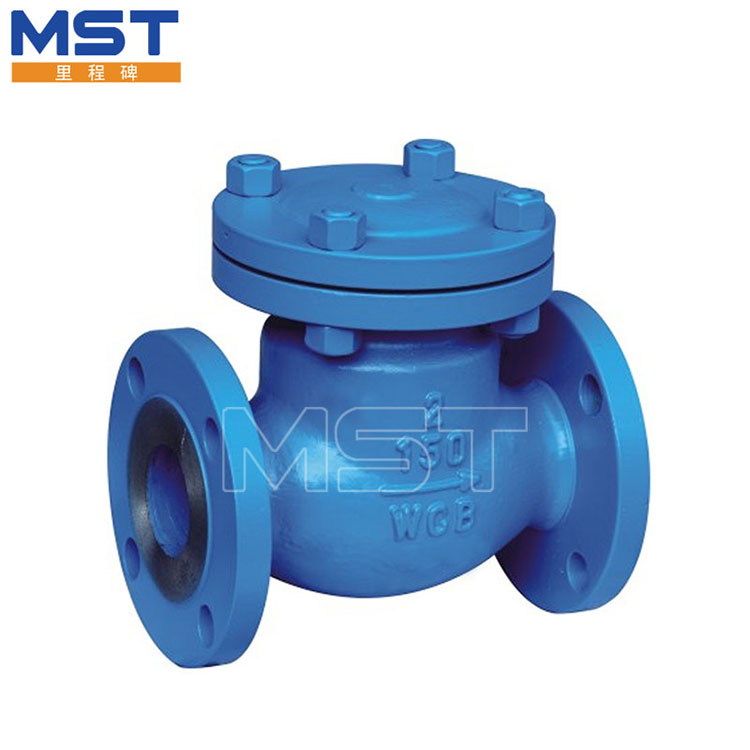

Kääntötyyppinen takaiskuventtiili

Swing-tyyppisessä takaiskuventtiilissä on kiekko, joka on kalteva ja asennettu pyörivälle akselille (yleensä lähellä venttiilin istukkaa). Levy kääntyy tämän akselin ympäri avatakseen tai sulkeutuakseen pystysuunnassa liikkumisen sijaan.

Toimintaperiaate

Avausprosessi: Kun väliaine virtaa eteenpäin, sen paine työntää kiekon kääntymään poispäin venttiilin istukasta, jolloin väliaineelle muodostuu kulku. Levyn kääntökulma määräytyy väliaineen virtausnopeuden mukaan – suuremmat virtausnopeudet johtavat suurempaan avautumiskulmaan, mikä minimoi virtausvastuksen.

Sulkemisprosessi: Kun takaisinvirtaus tapahtuu, käänteinen väliaineen paine työntää kiekon kääntymään takaisin kohti venttiilin istukkaa. Levy tiivistää sitten istukan vastapaineen alaisena pysäyttäen takaisinvirtauksen. Toimintaperiaate on samanlainen kuin Lift Type Valve, mutta kääntöliike vähentää iskuvoimaa sulkemisen aikana ja pidentää venttiilin käyttöikää.

Tärkeimmät edut

Alhainen virtausvastus, joten se sopii halkaisijaltaan suuriin putkiin tai suuriin virtausnopeuksiin.

Yksinkertainen rakenne, helppo huoltaa ja vahva sopeutuvuus väliaineisiin, joissa on vähän epäpuhtauksia (esim. jätevesi, raakaöljy).

Tyypilliset sovellukset

Öljy- ja kaasuputket.

Lämmönsyöttöjärjestelmät.

Metallurginen teollisuus.
